UL1185 Single conductor shielded cable

请点击

请点击

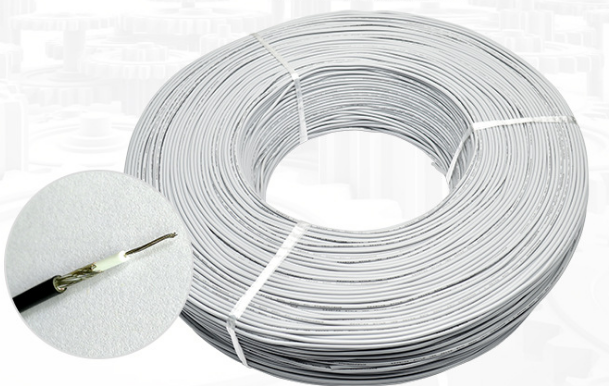

Product：UL1185 Single conductor shielded cable

Description

AWM 1185 CSA AWM Ⅰ / Ⅱ A

单芯屏蔽电缆

标准: UL 758, 1581 CSA C22.2 No.210.2

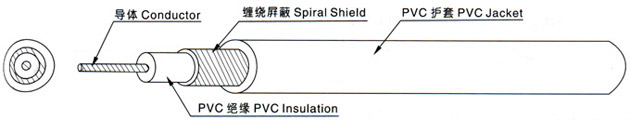

■ 构造

■ 印字

AWM 1185 VW-1 （） AWG 80℃ 300V--CSA LL1066838 AWM I A FT1 （） AWG 80℃ 300V-F-

■ 产品说明

●　额定电压： 300V ，额定温度： 80℃
●　导体使用单根或绞线 30AWG 以上裸铜或镀锡丝
●　PVC 绝缘
●　镀锡或裸软铜线缠绕屏蔽
●　PVC 护套
●　可通过 ULVW-1SC 及 CSA FT1 垂直耐燃试验

■ 应用

适用于录音、录影设备、声响系统、电子电路。

UL 1185 80℃ 300V
异体类型	异体			绝缘		缠绕屏蔽		护套		最大导体电阻 20℃	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	线规	线数 / 线径	直径	标称厚度	标称外径	线径	外径	标称厚度	标称外径	最大导体电阻 20℃	最小绝缘电阻 20℃	耐电压 1 min	标准长度
	AWG	No./mm	mm	mm	mm	mm	mm	mm	mm	Ω/km	MΩ.Km	V	Ft(M)
绞合异体	30	7/0.10	0.30	0.41	1.12	0.10	1.32	0.41	2.14	354.24	15	1500	2000(610)
	28	7/0.127	0.38	0.41	1.20	0.10	1.40	0.41	2.22	223.75
	26	7/0.16	0.48	0.41	1.30	0.12	1.54	0.41	2.36	139.73
	24	11/0.16	0.61	0.41	1.43	0.12	1.67	0.41	2.49	93.3
	22	17/0.16	0.76	0.41	1.58	0.12	1.82	0.41	2.64	55.0
	20	26/0.16	0.94	0.41	1.76	0.12	2.00	0.41	2.82	34.6
	18	41/0.16	1.18	0.41	2.00	0.12	2.24	0.41	3.06	21.8			1000(305)
	16	26/0.254	1.49	0.41	2.31	0.12	2.55	0.41	3.37	13.7			1000(305)
